| Harissa（アリッサ） 全長 1380mm 全幅 3140mm 主翼面積 59.63dm2 全備重量 2530g（電動仕様※） 翼面荷重 42.43g/dm2 翼型 RG15モディファイド |
パイロット４XP（パイロット for エキスパート）シリーズは、ＯＫダイレクト専用ブランドで、工作、飛行ともに高度な技術をお持ちのモデラー専用に開発された新しいコンセプトの商品です。
４ＸＰシリーズのキットには組立説明書は入っていません。 組立、飛行には経験と技術が必要です。 なお、電話による技術的なお問い合わせにはお答え出来ません。 |

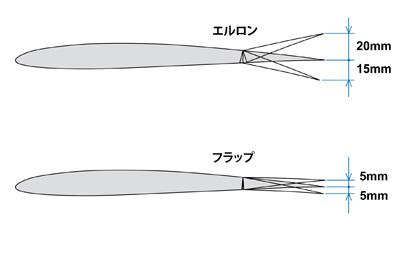

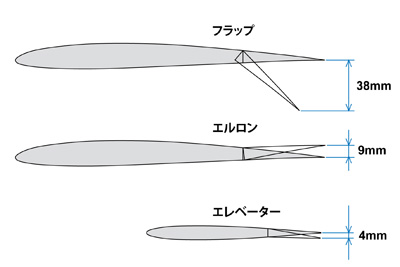

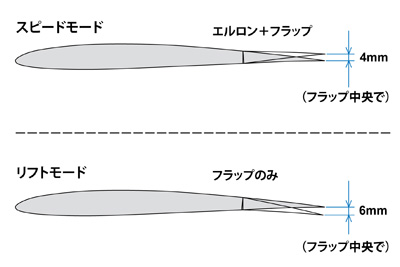

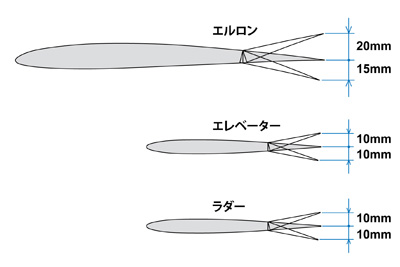

| ※電動仕様にするには別売「アリッサ用電動コンバージョンキット、カーボンキャノピーとモーターマウント(品番36306)」が必要です。 | |
| 当社テスト機のメカ搭載の様子とセッティングの例です。組立の参考にして下さい。 | |
 |
 |

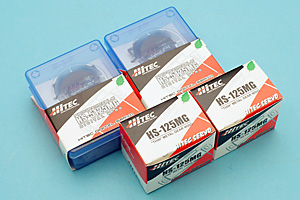

| キットの内容、カラーリングは数種類のバリエーションがあります。パーツ等の内容は変わることがあります。 | 推奨サーボ エルロン HS-125MGまたはDS161同等品 フラップ HS-5125MGまたはDS161同等品 |
 |
|

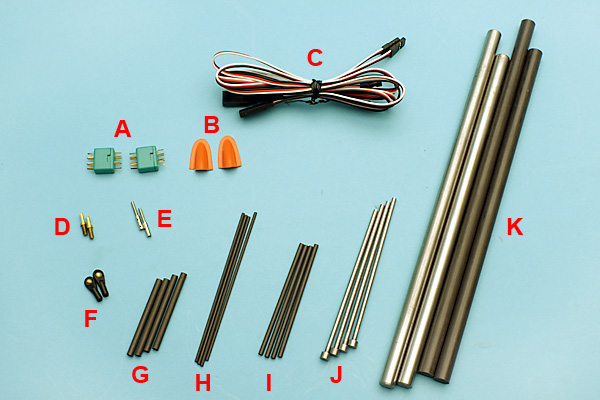

| パーツの説明 （A） 6ピンコネクター （Ｂ） フラップリンケージカバー （Ｃ） 延長コード（エルロン、フラップサーボ用のみ） （Ｄ） エルロン用ホーン （Ｅ） ロッドエンド ※キットの組み立てに必要なリンケージパーツが全て含まれているわけではありません。 |
（Ｆ） ボールリンク （Ｇ） φ4mmカーボンパイプ（エレベーター用） （Ｈ） φ2mmカーボンロッド（エレベーター用） （Ｉ） φ3mmカーボンロッド（使用しない） （Ｊ） φ3mm鉄製カンザシ（尾翼用） （Ｋ） 主翼カンザシ（鉄とカーボンの二種類） ※付属するパーツは各自の判断で使用して下さい。カンザシ等は現物に合わせて切ったり、削る必要があります。 |
 |

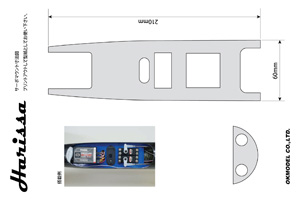

Harissaサーボマウント サーボマウントの寸法図をアップしています プリントアウトして型紙としてお使い下さい。 |
 |
 |

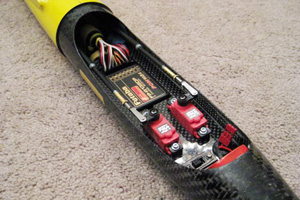

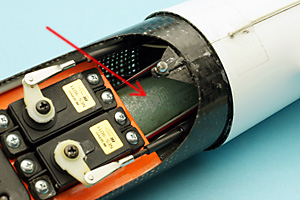

| ピュアグライダー仕様のメカ搭載の様子。エレベーター、ラダーサーボはNES-9011を使用。前から、ウエイト、受信機用バッテリー、受信機、サーボ、バラストチューブの順に搭載。 | 矢印の部分がバラスト用のチューブ。 |
 |
 |

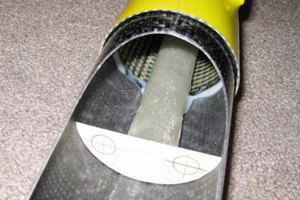

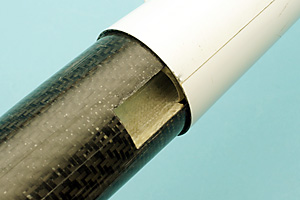

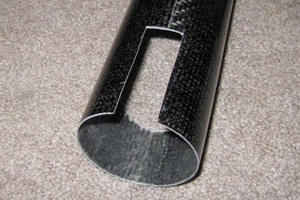

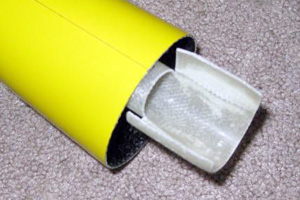

| バラストチューブ（別売）は写真のように前部を切り裂き、広げます。 | インナーコーン下部にバラストが入るスリットを開けます。 |
 |
 |

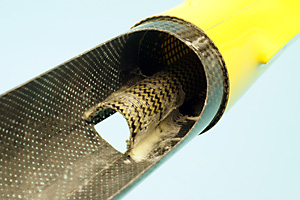

| バラストチューブの取り付け。この部分からバラストを入れます。 | バラストチューブはコーン内側に接着。前側はサーボマウントを接着時に適当に蓋をして下さい。 |
 |
 |
| バラストチューブの蓋の例、サーボマウントの受けも兼ねています。 | ピュアグライダー仕様のメカ搭載例。サーボを前に持ってきた場合。 |
 |
 |

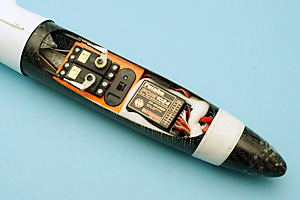

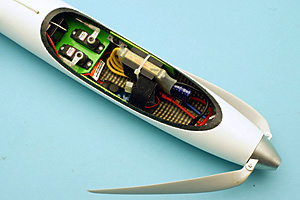

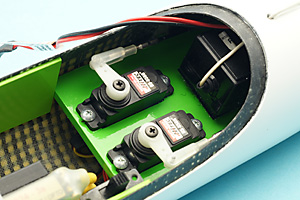

| 別売電動コンバージョンキットを使って改造した電動仕様のメカ搭載の様子。前からモーター、ESCとバッテリー、サーボ、受信機の順です。 | サーボはHS-85BBを使用。奥に見えるのが受信機。全ての配線を終えてから押し込みます。上部に見える線は受信機電源用に使用したSVR3。ESCはOPTOで使用。 |
 |
 |

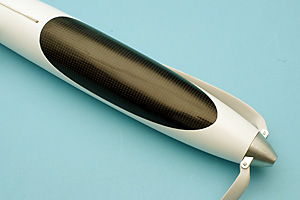

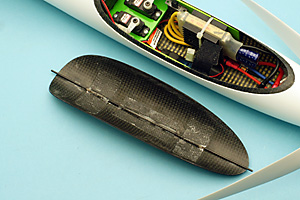

| コンバージョンキットに入っているのカーボンキャノピーを使用、ピアノ線とグラステープで固定する通常の方法。 | キャノピーを取り付けた様子。 |
 |
 |

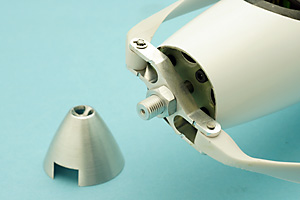

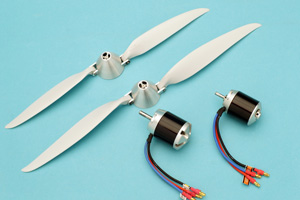

| 電動仕様の場合、スピンナーに合わせてノーズを切り取ります。取り付け角はノーズコーンに対してダウンスラスト０〜−１度で良いでしょう。 | 搭載するパワーユニットについて ER-282211dモーター、14x8折りペラの場合 3S1P2200SXで約50A、推力約2500g、45度で上昇 ER-282687dモーター、13x9折りペラの場合 4S1P2200SRで約60A、推力約3200g、垂直に上昇 |
 |
 |

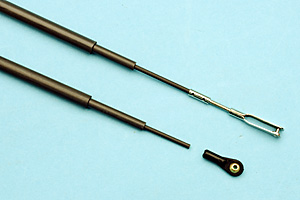

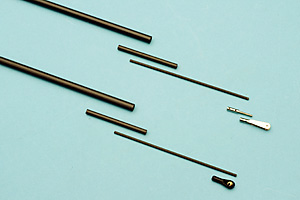

| リンケージ用パーツ φ6mmカーボンパイプ、φ4mmカーボンパイプ、φ2mmカーボンロッドを組み合わせて長さを調節。 |
上側のロッドがサーボ側、クレビスで長さを調節。下側が動翼側、ボールリンクは接着。長さが不足する場合はピアノ線等で適当に延長する。 |
 |
 |

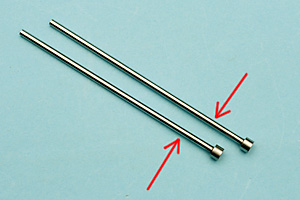

| 水平尾翼のカンザシ。太くなっている端は切り取ります。 |

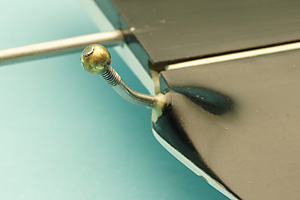

エレベーターのボールリンク取り付け。φ2mmロッド等を使ってボールを接着、エレベーターに穴を開けて樹脂で接着。 |
 |
 |

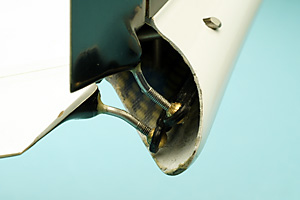

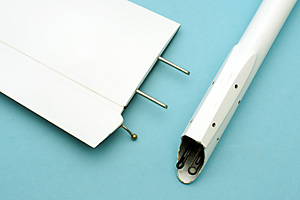

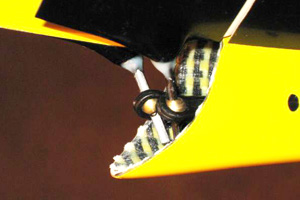

| カンザシは水平尾翼に接着、水平尾翼は胴体に差し込んでテープ止め。 | エレベーターリンケージの様子。無理なく動くようにロッドを曲げる。 |
 |
 |

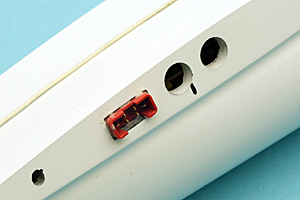

| エレベーターリンケージの例 | ６ピンコネクターの取り付け例。胴体側は接着、主翼側はフリーにしています。 |
 |
 |

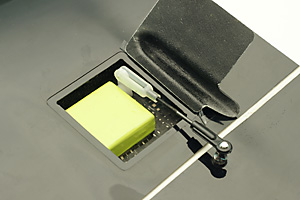

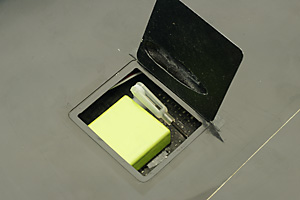

| フラップサーボの取り付け。サーボは耳をカットし、収縮チューブを被せてスーパーXで主翼に接着。 | サーボハッチはテープで固定 |
 |
 |

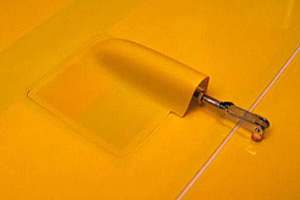

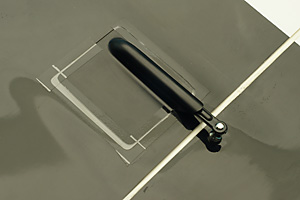

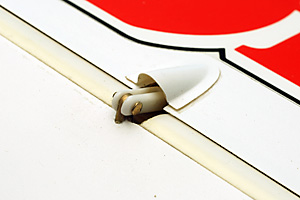

| フラップリンケージの様子。クレビスはピンを横から差すタイプを使用。 | フラップを下げたところ。リンケージが当たる場所はリューターで削る。 |
 |
 |

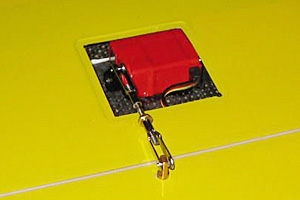

| エルロンリンケージの様子。エルロンホーンはボールリンクタイプに変更しました。 | サーボハッチはテープで固定 |
 |
 |

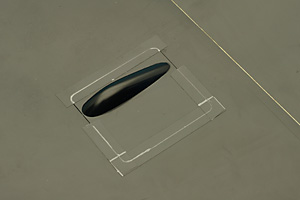

| セットに付属のコントロールホーンを使用した例。 | サーボハッチの取り付け例 |
