ピラタス B4
PILATUS B4
DX 品番/ 17073 JANコード/ 4942860170737 価格コード/ ◇86000 上級者向
ST 品番/ 17072 JANコード/ 4942860170720 価格コード/ ◇79000 上級者向
ベーシック 品番/ 17071 JANコード/ 4942860170713 価格コード/ ◇56000 上級者向

日本でも生産されていた事がありスケールモデラーに人気のエアロバティックグライダー「Pilatus B4」。 飛行性能と取り回しのバランスの良い1/5スケールの翼長3mで再現しました。主尾翼の翼型やテーパー比、取り付け角、機体剛性など、最大限の飛行性能が引き出せるように大幅にモディファイされています。シリーズで初めてスケールパイロット人形も標準装備しました。電動引込脚、電動スポイラー、専用ブラシレスモーター、折ペラまで標準装備したDXタイプと機体のみのベーシックタイプに加えて、DXタイプから引込脚のみを除いたSTタイプを用意いたしました。ストールターンや背面飛行など迫力のグライダー曲技飛行をおたのしみいただけます。

■機体諸元
・全長 1330mm ・全幅 3000mm ・主翼面積 56.3dm2・飛行重量 3000~3200g
・ブラシレスモーター ER-282210dLS
・コントロールch AL(2),RD,EV,AB(ELFx2),ESC,RG(ELF)
( )内はサーボ数。記載のないものは1個
・主翼は左右に分かれて取り外せます
・水平尾翼は取り外しが出来ます

※写真はDXタイプ



■セットの主な内容
・発泡コアバルサプランク、フィルム貼り完成済主翼
・バルサ製、フィルム貼り仕上げ済水平尾翼
・バルサ製、フィルム貼り仕上げ済ラダー
・グラス製、塗装仕上げ済胴体
・透明プラスチック製キャノピー
・サーボマウント
・リンケージ用ロッド
・計器盤ナセル
・金属製コントロールホーン
・全身パイロット人形
・アルミ削りだし製キャノピーラッチ
・カラーステッカー、組立説明書

※この製品はフィルム貼り完成ARF機です。完成にはモーター、メカの積み込みなどの工作が必要です。
※カバーリングフィルムはその材質からタルミやシワを生じます。そのような場合は模型用アイロンで熱を加えてフィルムを収縮させて除去することができます。
※セットの内容、デザイン、色彩等は予告無く変更する場合があります。

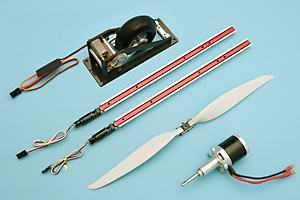

■DXタイプの標準装備品
・ELFグライダーリトラクトM(47791)
・ELFスポイラー250mm(47694)
・ブラシレスモーター ER-282210dLS (48763)
・折ペラ用TMハブ PH20/8S5.0TM(48776)
・14x8折ペラブレード (48682)

■STタイプの標準装備品
・ELFスポイラー250mm(47694)
・ブラシレスモーター ER-282210dLS (48763)
・折ペラ用TMハブ PH20/8S5.0TM(48776)
・14x8折ペラブレード (48682)

■ベーシックタイプ
・上記装備品が付属しない機体だけのセットです。

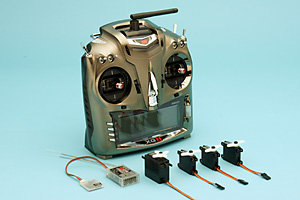

■主な別途準備品
・飛行機用送受信機
・TS-D1022MG(48874)x3個
・標準サーボ 1個(ラダー用)
・スピードコントローラーPro.C A-60(48830)
・リポバッテリーLP-3S1P3200RE (48867)
・ゴールドコネクター 4.0BL (33234)
・マルチパワーハーネス(48775)
・BECコネクター オス・メスセット(47525)
・延長コード ST1000mm(47507)x3本
・充電器
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)

スポイラーを出して着陸進入する本機、スケール感溢れるフライトが楽しめます。

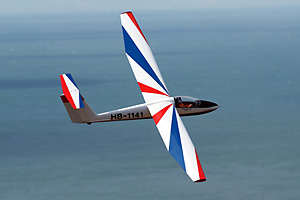

淡路の海をバックにスロープソアリングする本機。

エアロバティックグライダーならではの背面飛行をみせる本機、抜群の運動性を持っています。

新開発ツイストハブ、ピン間隔は20mm、ピッチを確保するために+5°の捻りを入れたピン配置を採用。DXタイプ、STタイプに標準装備。

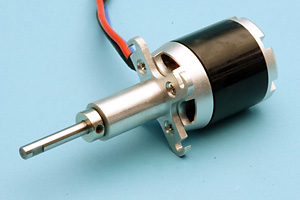

ロングシャフトタイプのブラシレスモーターER-282210dLS、十分なパワーを発揮します。

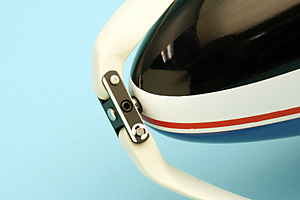

写真のように胴体内部から脱着が可能、動力が必要無いときはプロペラを外せば機首にはシャフトが僅かに出るだけ。

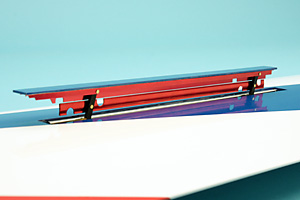

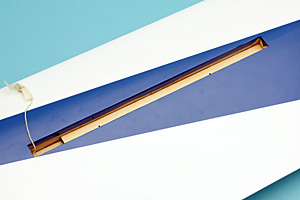

ELFスポイラー250mmが搭載可能、主翼のフイルムを切り取るとELF専用のマウントが組み込み済み。

ELFスポイラーの動作、送信機のエンコンスティックにて操作します。
※ミキシングについて
スポイラーアップの動作に対して必ずエレベータアップのミキシングを使用して下さい。

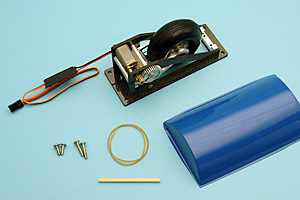

スケールグライダーに欠かせない引込脚、電動仕様のELFグライダーリトラクトMが搭載可能。脚カバーも標準装備。

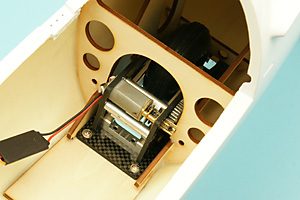

胴体内側にはELFグライダーリトラクトM用のマウントが組み込み済み。

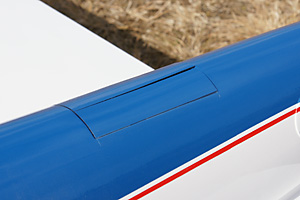

ELFグライダーリトラクトMが引き込んだ状態、脚カバーは輪ゴムで閉じる構造。

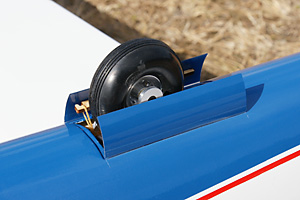

ELFグライダーリトラクトMが出た状態、脚カバーは引込脚に押されて開きます。

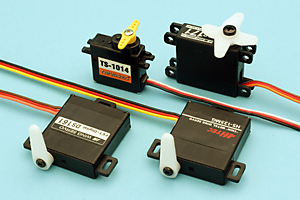

エルロンサーボはTahmazoTS-D1022MGウイングサーボがジャストフィット。ベニヤ製サーボマウントもキットに含まれています。

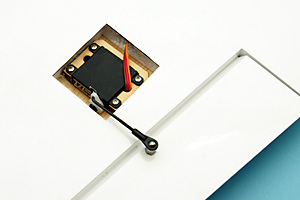

エルロンサーボ搭載の様子、エルロンホーンには金属製ボールピボットを使用しています。

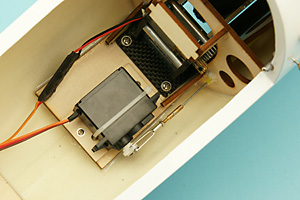

ラダーサーボは標準サイズを使用。横向きに搭載し、1.2mmピアノ線にてリンケージします。

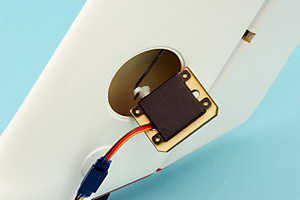

エレベーターサーボは垂直尾翼内部に搭載、直接エレベーターにリンケージします。TS-D1022MGを推奨。

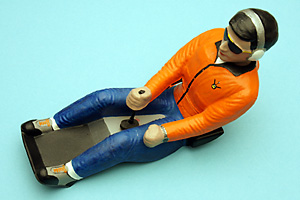

全身パイロット人形も標準装備、軽量なプラスチック成型品。

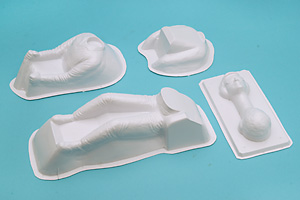

左のパーツを組み立てて塗装すると写真の様な仕上がりになります。

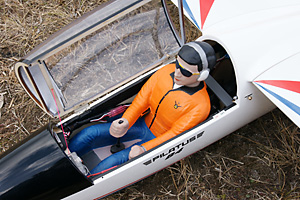

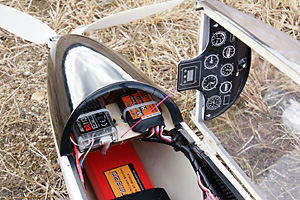

コクピットを仕上げ、パイロットを搭載した状態。キャノピーはアルミ削りだし製キャノピーラッチにて開閉します。

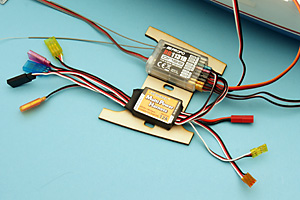

計器盤の前側に受信機とマルチパワーハーネスを搭載。バッテリーはパイロット人形の足の下に搭載します。

ELFグライダーリトラクト、ELFスポイラーは瞬間的に大電流が流れる場合があります。(合計で3A以上)マルチパワーハーネス(48775)を使用してELFグライダーリトラクト及びELFスポイラーを受信機と別電源にすることをお勧めします。

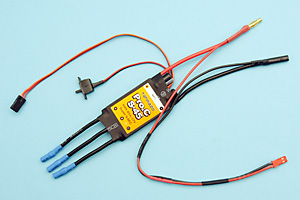

動力用電源とマルチパワーハーネス用電源を共有するためにESCにBECコネクターを接続、ここからマルチパワーハーネス用の電源をとっています。
(写真のESCは推奨品とは異なります))

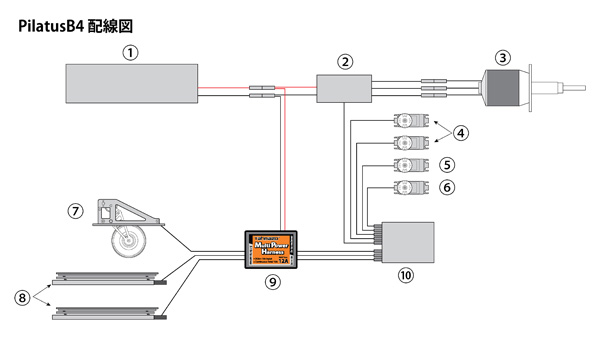

ピラタスB4の配線図(実際の配線の長さとは異なります)
(1) リポバッテリー LP-3S1P3200RE
(2) ESC Pro.C A-60 ESCのBECは使用せずOPTOで使用しています
(3) ブラシレスモーター ER-282210dLS
(4) エルロンサーボ 送信機でミキシングしています
(5) エレベーターサーボ
(6) ラダーサーボ

(7) ELFグライダーリトラクトM 引込脚chを使用
(8) ELFスポイラー250mm 送信機のエンコンスティックで操作2系統のchをミキシングしています
(9) マルチパワーハーネス 電源は動力用リポバッテリーと共用しています
(10) 受信機 8ch以上の送受信機を推奨
