リポ専用充電器 　(48451) 　価格コード●6400

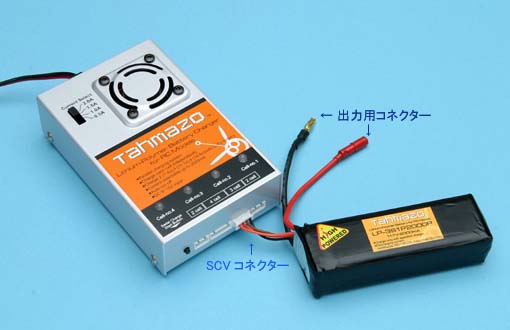

タマゾーブランドから、リポ専用充電器が発売！
この充電器は、SCVコネクターの付いた2～4セルパックされた模型用リチウムポリマーバッテリー用に開発された物です。
1セルずつ電圧を管理しながら並列に充電する為、内部抵抗の違いによる電圧の差が起こりにくく、不良セルや、セル間の
電圧差が原因で起きる事故を防ぐ事ができます。　
また充電完了時にはバッテリーの性能を100%発揮できる状態になります。

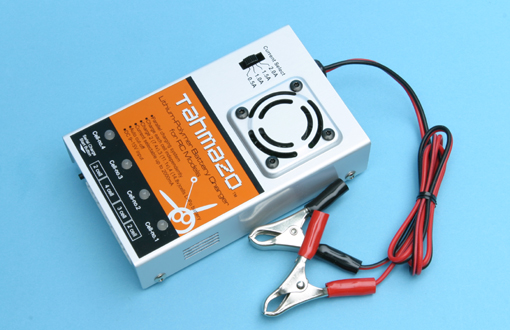

＜充電器の特徴＞
・入力電圧：DC9V～15V

・充電方式：CVCC（定電流、定電圧充電）

・充電電流：0.5A、1.0A、1.5A、2.0Aを切り替え可能。

・パックされたバッテリーを1セルずつ電圧管理して充電を完了します。

・LEDにより充電状態を確認する事が可能です。

・2、3、4セルパックの充電が出来ます。（但し、2セルのみ2個同時充電が可能！）

＜使用上の注意点＞
1.電源は12Vバッテリーを使用、エンジン運転中のバッテリーには接続しないで下さい。
　このような場合、充電器が正常に作動しない可能性があります。

2.充電中に充電器とバッテリーから目を離さないよう、またバッテリー及び充電器を
　可燃物の上に置かないようにしてください。

3.車内での充電は、温度変化が大きく正常に機能しない場合等がありますので、
　絶対にしないでください。

4.落下などの大きな衝撃を加えないで下さい。　また、水などに濡らしたり、分解はしないで下さい。

5.充電電流の設定はバッテリーによって異なります。
　添付の説明書を良くお読みになり正しく設定後、ご使用願います。

6.充電電流を1Cに設定しても、CVCC充電方式により完全充電される為、
　1時間で充電が終了するとは限りません。

取扱説明書（1.9MB)

　

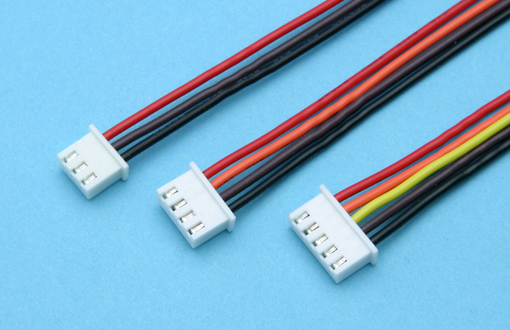

SCVコネクター

左より・・・
Tahmazo SCVコネクター　2セル用　（48462）　価格コード●400
Tahmazo SCVコネクター　3セル用　（48463）　価格コード●400
Tahmazo SCVコネクター　4セル用　（48464）　価格コード●400
リポバッテリーのセル数によってピンの数が異なります。

SCVコネクターのついていないバッテリーパックを充電する場合に（別売り）のSVCコネクターを付ける事により、
充電可能になります。

※バッテリーの改造になりますので、くれぐれも自己責任において行ってください。

＜SCVコネクターの取付け方法＞
　注意
・取付けには間違いのないよう細心の注意を払って下さい。
　間違った取付けは充電されないだけでなく、バッテリーの破損ならびに破裂、火災の原因となります。
・バッテリーによって組み方が違いますので注意して下さい。
　（セルごとの極性をテスターなどで計ると間違いないでしょう。）

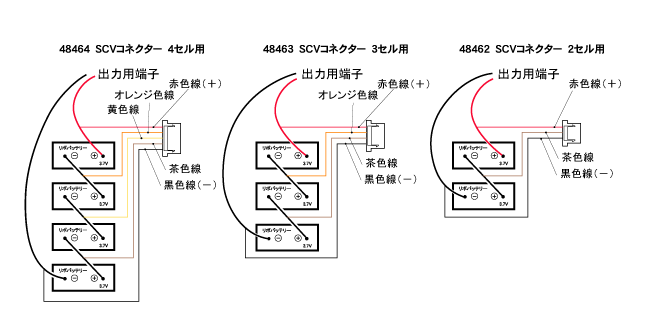

・SCVコネクターの赤い線が（＋）　黒い線が（－）で、その他の色の線は下図にあわせて配線して下さい。
　バッテリーの端子にはハンダがのり難いものがあります。
　その場合、既にハンダが付いているところにハンダ付けすると簡単に出来ます。

＜もしも間違った結線をしてしまった場合には…＞
下記の状態が起こると思われます。

1.コネクターの取付けを間違った場合、LEDが正常に点灯しません。
　一部、赤く点灯したりLEDが消えたりします。
　その場合には、コネクターのバッテリーへの取付けをチェックしてください。

2.赤と黒以外の接続がされていない場合、セル数を自動的に認識してシリアル充電に入ります。
　この場合LEDも正常に点灯しますが、お勧めできるような良い方法ではありません。
　LEDが完全同時に全て緑になるような場合はこの状態ですので、コネクターの取付けを確認して下さい。

＜SCVコネクター取付けサービスについて＞
お持ちのリポバッテリーにSCVコネクターを取り付けるサービスを有償にて行っております。
2セル、3セル、4セルに関わらず1パックにつき1,000円（消費税込み・返送料サービス）を同封の上、
下記の内容を記入して弊社まで直接お送りください。
弊社までの送料については、お客様の負担となります。
バッテリーはエアキャップなどで包んで、輸送中の衝撃に耐えるようにして下さい。
郵便番号・住所・氏名・電話番号・リポバッテリーの種類・個数・リポバッテリーの電圧を明記してください。
条件によっては、本サービスをお受けできない場合があります。
例として、バッテリーに外傷がある場合、セル当たりの電圧が2.5V以下または4.3V以上の場合、
バッテリーが変形している場合など。　以上のような場合、作業は行わずにそのままバッテリーを返送いたします。
作業には、約1週間かかるものとします。　返送時には、90%の充電状態で返送いたします。

取扱説明書（PDF215KB)
