5mクラスの大型モーターグライダー「タラゴン」。大型機ならではの空力の良さを生かした滑空性能と足の速さ、大きさに似合わない俊敏な運動性が持ち味です。大きい事による抜群の視認性を生かして広範囲をスピーディに飛び回る感覚は2m、3mクラスのグライダーとは次元の違う爽快感があります。気になる着陸は大きなフラップと440mm巾のELFスポイラーをコントロールすることによって狙いの場所に降ろすことが可能です。胴体はケブラーに要所をカーボンで補強したFRP製、表面は白色ゲルコート仕上げにアクセント部分は塗装済み。主翼と尾翼はスチロールコアにバルサとベニアのプランク、表面はフィルム貼り仕上げ。
こちらのDXタイプはモーター、スピンナー/折ペラセット、440mm電動スポイラーをフル装備したお買い得なセットです。

主なセット内容

SONY DSC


・ケブラー/カーボン製ゲルコート仕上げ胴体
・発泡コア、バルサプランク、フィルム仕上げ水平尾翼
・発泡コア、バルサプランク、フィルム仕上げラダー
・透明プラスチック製キャノピー
・パイロット人形
・コクピット
・リンケージパーツ
・発泡コア、バルサ/ベニヤプランク、フィルム仕上げ主翼
・カーボン製主翼カンザシ
・モーター Tahmazo ER-413032d (48778)
・折ペラブレード 18×9折ペラブレード
・スピンナーハブセット Tahmazo AT45/8C6.0ZM(48781)
・スポイラー PILOT ELFスポイラー440mm(47739)
・日本語組立説明書
・カラーステッカー

※この製品はフィルム貼り完成ARF機です。完成には胴体の接合やモーター、プロポ受信機、サーボなどの積み込み工作が必要です。

※カバーリングフィルムはその材質からタルミやシワを生じます。そのような場合は模型用アイロンで熱を加えてフィルムを収縮させて除去することができます。
※セットの内容、デザイン、色彩等は予告無く変更する場合があります。

主な別途準備品

11245_05

・飛行機用プロポ送受信機
・ウイングサーボ Tahmazo TS-D1018MC(48888)x1個(エレベーター)
・サーボ 標準サーボ 5個(エルロンx2、フラップx2、ラダーx1)
・スピードコントローラー Tahmazo Pro.C EX70(48832)
・バッテリー Tahmazo LP-3S1P4000RE(48868)x2 直列に接続し6セルとして使用
・コネクター PILOT ゴールドコネクター4.0BL(33234)
・充電器 Tahmazo リポ専用充電器 (48451)
・延長コード PILOT ST100mm(47498) x4本
・延長コード PILOT ST700mm(47504) x2本
・コネクター PILOT ゴールドコネクター4.0BL(33234) バッテリーとスピードコントローラーの接続用
・Tahmazo マルチパワーハーネス(48775)
・Tahmazo オンボードリポメーター(48791)またはTahmazo オンボードリポメーターS (48823)
・Tahmazo パワーハーネス用スイッチ(48790)またはパワーハーネス用スイッチG(48819)
・受信機用リポバッテリー Tahmazo LP-3S1P1000RIG (48792)
・瞬間接着剤 OKボンドHW(43010)、FX(43451)
・エポキシ接着剤(30分硬化型)
・シリコン系接着剤(セメダインスーパーXなど)
・サンディングブロック(25042)
・サンドペーパー
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)
・その他、一般的な工具(カッターナイフ、ドライバーなど)

製品詳細

翼幅5mクラスの迫力。主翼は運搬時には4分割できます。胴体は一体に接着しますので、組み立て後は分割できません。


タラゴン用に新開発されたモーターと18x9の折りペラが生み出す強力な推力で、少し助走すると機体が自然に前に走り出す。あとは姿勢に気をつけて軽く支える感じで手放せばあっけなく上昇してゆきます。

スパン1100mmのフラップを下げ、幅440mmの電動大型スポイラーを出して減速、着陸進入する本機。大型機には強力なブレーキ機能が欠かせません。

中央翼と外翼の接合の様子。カーボンカンザシとアライメントピンにて接合、飛行時は両翼をテープで固定します。

中央翼と胴体の接合の様子。カーボンカンザシとアライメントピンにて接合、飛行時はテープで固定します。

スピンナーは45mm、胴体と同色に塗装済み。折ペラブレードは18x9を使用(DXタイプに標準装備)。

エルロン、フラップサーボは標準サイズを使用。キットに同梱の収縮チューブを被せ、シリコン系接着剤で接着します。

エルロンリンケージの様子。ロッドは主翼を貫通し、主翼上面からリンケージします。

フラップサーボ搭載の様子。サーボを交換する時は収縮チューブを切り開いてサーボを取りだします。

コクピットの仕上げ例。プラスチック製のパイロット人形もキットに付属。写真のようにプラスチック用塗料で仕上げて下さい。

水平尾翼はフライングテール式。胴体内のベルクランクは組み込み済みです。

胴体は前後の2分割式、それぞれを仕上げた後接着します。写真の胴体接着用治具もキットに付属しています。

モーター、バッテリーマウント、ESCの搭載位置。
ESCは大型ヒートシンク付きのPro.C EX70(48832)を使用。

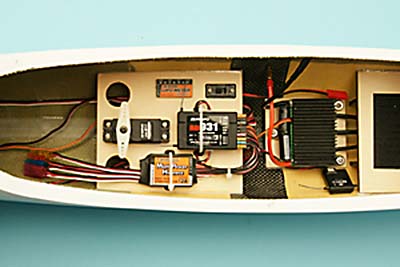

サーボマウントの搭載例
・オンボードリポメーター (48791)
・マルチパワーハーネス用スイッチ (48790)
・マルチパワーハーネス (48775)
・受信機
・ラダーサーボを搭載します。

サーボマウントの搭載例、右が機首方向。 マルチパワーハーネスの電源2系統を使って負荷を分散。フラップとスポイラーに1系統を、エルロン、ラダー、エレベーターに別の1系統を振り分けています。

キャノピーを接着して仕上げた例。キャノピー/コクピットは前側はダウエルピン、後側はキャノピーラッチで固定します。

ELFスポイラー440mm(DXタイプに標準装備)、主翼のフイルムを切り取るとELFスポイラー専用のマウントが組み込み済み。

ELFスポイラーは送信機のエンコンスティックにて操作します。
※ミキシングについて
バタフライミキシングと併用して着陸時に使用します。

タラゴンなどの大型グライダーは多チャンネルを使用、多サーボを搭載します。また、ELFスポイラーなどの使用により受信機電源の容量不足が心配されます。Tahmazoではマルチパワーハーネスを用いた安心の電源システムを開発。この電源システムを使用することにより受信機電源の不安を解消できます。

①マルチパワーハーネス(48775) 2系統の独立したスイッチングレギュレータを搭載。 5系統のサーボ用ハーネスを装備、信号はパススルー
②受信機用リポバッテリーLP-3S1P1000RIG (48792)
③マルチパワーハーネス用スイッチ(48790) またはマルチパワーハーネス用スイッチG(48819)
④オンボードリポメーター(48791) またはオンボードリポメーターS(48823)

機体諸元

・ 全長 Length:2135mm
・ 全幅 Wing Span:4950mm
・ 主翼面積 Wing Area:137.0dm2
・ 全備重量 Weight:6800-7200g
・ モーター Motor:Tahmazo ER-413032d (48778)
・ RCメカ Radio:AL(2),RD,EV,FLAP(2),AB(ELFx2),ESC
・ 完成後4分割主翼
・ 飛行の難易度:上級者向け
・ 機体の完成状態:フイルム貼完成
・ 搭載可能なパワーユニット:電動モーター

品番・価格

品番 : 11245
品名 : PILOT タラゴン DX(4.95m)
NAME : PILOT TARRAGON DX
JANコード : 4942860600753
希望小売価格(税別) 140,000円

※アフターサービス部品のご注文には製品に入っている製品管理カードまたはユーザー登録証が必要です 。
※お申し込み、お問い合わせは こちらの頁からお願い致します。折り返し在庫の有無、費用などをご 連絡致します。
※部品によっては生産終了、在庫無しなどでご要望にお応えできない場合があります。
