「マジョラム2」はエルロンを装備した小型、高性能で人気のモーターグライダーです。8%の翼厚を持つ主翼は超軽量Eライトフィルムで仕上げられています。胴体はプラスチック成型品の前部ポッドに軽いカーボンのテールパイプの組み合わせで、高い剛性と耐久性を持つと共に素直な運動性を持っています。尾翼はVテール式を採用、標準ではエレベーターのみのコントロールとし、面倒なVテールミキシングを不要にしています。主翼は平面形を工夫することにより低速時のエルロンの効きを良くしています。

マジョラム2はモーター、折ペラセットが付属したデラックスタイプと機体のみのベーシックタイプ、そしてメカ搭載済PnP機体の3種類のラインナップとなっています。

主なセット内容


・プラスチック製胴体ポッド
・カーボン製テールブーム
・バルサリブ組、フイルム貼完成済主翼
・バルサ製、フイルム貼完成済尾翼
・プラスチック製キャノピー
・リンケージパーツ一式
・日本語組立説明書
・カラーステッカー

※この製品はフィルム貼り完成ARF機です。完成には主翼の接合やモーター、プロポ受信機、サーボなどの積み込み工作が必要です。
※カバーリングフィルムはその材質からタルミやシワを生じます。そのような場合は模型用アイロンで熱を加えてフィルムを収縮させて除去することができます。
※セットの内容、デザイン、色彩等は予告無く変更する場合があります。

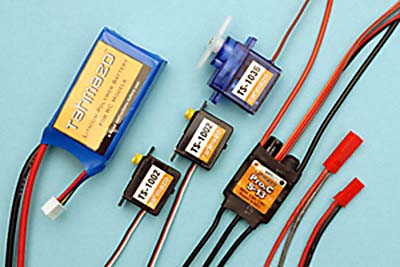

主な別途準備品

11256_04


・飛行機用プロポ送信機
・小型受信機
・ブラシレスモーター Tahmazo ER-181212d(48558)
・折ペラブレード Tahmazo 7×4.5/6(48691)
・スピンナーハブセット Tahmazo AT30/6C2.3SM(48680)
・サーボ Tahmazo TS-D1114MG(48906)x2個 エルロン用
・サーボ Tahmazo TS-D1132MG(48907)x1個 エレベーター用
・スピードコントローラー Tahmazo Pro.C A-15(48826)
・バッテリー Tahmazo LP-3S1P360RE (48859)
・コネクター PILOT BECコネクター (47525)
・充電器 Tahmazo リポ専用充電器 (48451)
・瞬間接着剤 OKボンドHW(43010)、FX(43451)
・エポキシ接着剤(30分硬化型)
・PILOT サンディングブロック(25042)
・サンドペーパー
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)
・その他、一般的な工具(カッターナイフ、ドライバーなど)

製品詳細

スロープにて安定した飛行姿勢を見せる本機、V尾翼や薄い主翼翼端、胴体の形状などがが良く分かる。

視認性の良い紫のカラーリング。フィルムは国産超軽量Eライトフィルムを使用。特長ある主翼平面形で翼端の抵抗が少ない。

推奨ブラシレスモーターER-181212d。機体にはモーターマウントも取り付け済み。



胴体ポッド内部にはエレベーターサーボのみを搭載します。サーボはTS-1036(48651)がジャストフィット。

サーボマウントを最後に接着することでニュートラルの微調整が可能です。

リンケージは0.8mmピアノを使用、リポバッテリーは写真の位置に搭載。

キャノピーはピアノ線とマジックテープで固定します。

主翼は中央リブとカンザシを挟み込み、中央部で接着します。見えているコードはエルロンサーボ用の延長コード、延長コードは工場で主翼に内装済みです。

エルロンは2サーボ仕様、サーボはTS-1002(48539)が最適。プラスチック製のリンケージカバーも付属します。

エルロンサーボはプラスチック製のエルロンサーボカバーに両面テープで取り付けます。

エルロンサーボとサーボカバーを主翼に取り付けます、この時リンケージも同時に行います。サーボカバーの取り付け位置を調節することによりニュートラルの微調整が行えます。

写真の尾翼接着用ジグが付属(組み立てたものです)

尾翼と三角材をジグに乗せ、隙間から瞬間接着剤を流しこむと正確に左右の尾翼を接着できます。

2mm厚バルサ製、Eライトフィルム貼り仕上げされた尾翼。リンケージはピアノ線を使ったシンプルな構造。

収縮チューブを使って左右のエレベーターリンケージを接続します

機体諸元


・ 全長 Length:755mm
・ 全幅 Wing Span:1200mm
・ 主翼面積 Wing Area:17.7dm2
・ 全備重量 Weight:300-330g
・ モーター Motor:Tahmazo ER-181212d(48558)
・ RCメカ Radio:AL(2)、EV、ESC
・ 完成後の主翼は分割出来ません。
・ 飛行の難易度:中級者向け
・ 機体の完成状態:フイルム貼完成
・ 搭載可能なパワーユニット:電動モーター

品番・価格

品番 : 11256
品名 : PILOT マジョラム2 ベーシック(1.2m)
NAME : PILOT MARJORAM2 Basic
JANコード : 4942860600562
生産終了

※アフターサービス部品のご注文には製品に入っている製品管理カードまたはユーザー登録証が必要です 。
※お申し込み、お問い合わせは こちらの頁からお願い致します。折り返し在庫の有無、費用などをご 連絡致します。
※部品によっては生産終了、在庫無しなどでご要望にお応えできない場合があります。
