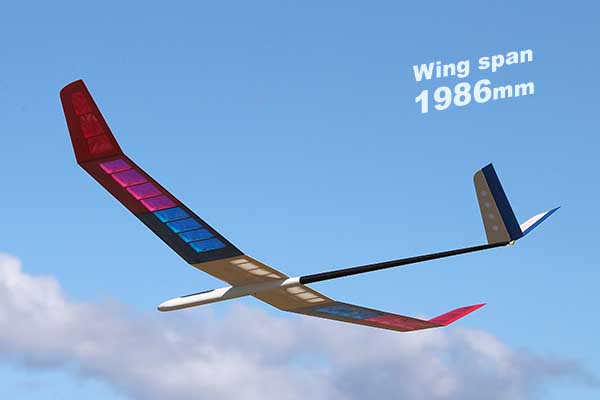

国産初のF3-RESグライダー「クレソン」。翼長2m以下の木製グライダーをショックコードで曳航し、ラダー、エレベーター、スポイラーのみのコントロールで滞空時間を競うF3-RES競技は、世界中で注目を集めています。長年のレーザーカットキット製造の経験とグライダー設計のノウハウを集めた「クレソン」は、軽量であることは勿論、ハイアスペクトで6.9~7.9%の薄い主翼、挟角98度V尾翼、限界まで細い胴体等を採用し空気抵抗を大幅に減らし、低空からでもサーマルを探しに行ける走りに重点を置いた設計となっています。
なお、胴体はピュアグライダーとして製作出来ますが、電動仕様として組むことも可能です。コンバーチブル仕様で組めば両方を1機で楽しめます。機体調整を電動仕様で行えば時間を短縮することが出来ますよ。

主なセット内容

12164_2

・レーザーカット加工済み木部材料
・カーボンカンザシ
・リンケージ用ピアノ線
・プッシュロッドガイドパイプ
・図面(日本語組立説明付き)

※この機体はバルサ製組み立てキットです。
※写真の機体はキットを組み立て、フィルムを貼って仕上げた例です。
※製作には技術や経験を必要とする部分が多くあります。

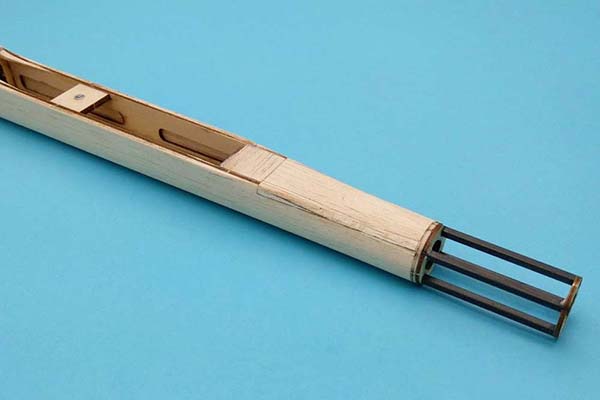

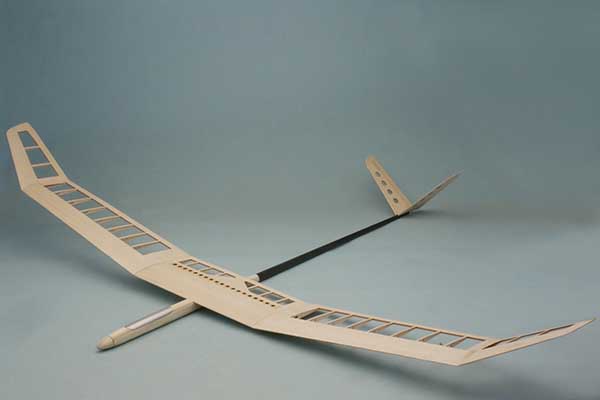

パーツを組み立てた生地完成状態の機体。 このあとフィルムを貼って仕上げます。

主な別途準備品

・飛行機用プロポ送信機
・小型受信機
・サーボ Tahmazo TS-1002(48539)x3個・・・ ラダー、エレベーター、スポイラー用
・延長コード PILOT LT200mm(47618)x1本・・・スポイラーサーボ用
・カバーリング用フィルム(E-ライトフィルム推奨)
・フィルム貼り用アイロン PILOT VIPアイロンType-R(47058) Type-F(47826)
・フィルム貼り用 HDヒートガン(47404)
・はさみ PILOT セレーションはさみ(47783)
・飛鳥フィルムボンド(48259)
・スーパーマイクロバルーン(48251)
・瞬間接着剤 OKボンドBW(43009)、HW(43010)、FX(43451)
・エポキシ接着剤(30分硬化型)
・PILOT バルサカンナ(47875)
・PILOT サンディングブロック(25042)
・サンドペーパー
・その他、一般的な工具(カッターナイフ、ドライバーなど)
・ステッカー サポートページ(https://www.okmodel.co.jp/download/index.html)よりダウンロードして製作していただけます。

クレソンに最適 E-ライトフィルム OK模型が独自に開発したE-ライトフィルムは、厚み僅か20ミクロンの特殊な極薄フィルムを使用した1㎡あたり27.78gという超軽量フィルムです。

裏紙の無いドライタイプで作業性も良好、収縮温度は約180~200℃の高温タイプですから完成後のたるみも少なく、非常にきれいな仕上がりを長く保ちます。自由な色の組合せをお楽しみください (25030)透明レッド、(25031)透明ブルー、(25032)透明イエロー、(25033)透明クリア、(25034)白、(25035)橙色、(25036)透明グリーン、(25037)透明オレンジ、(25039)透明パープル、(25040)紫
全10種類

フィルム貼り専用アイロン (写真はVIPアイロンTYPE F)

HD ヒートガン

サンディングブロック

瞬間接着剤 OKボンド



製品詳細

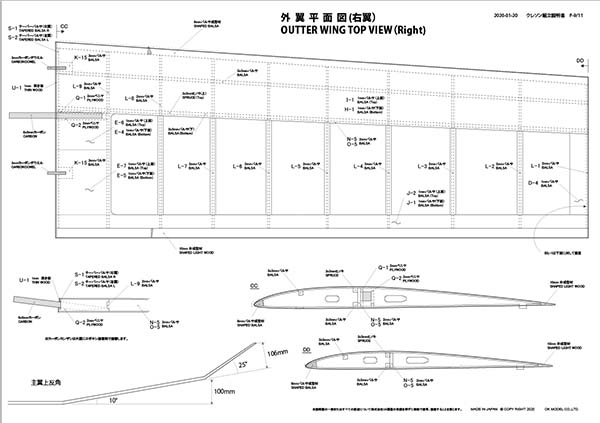

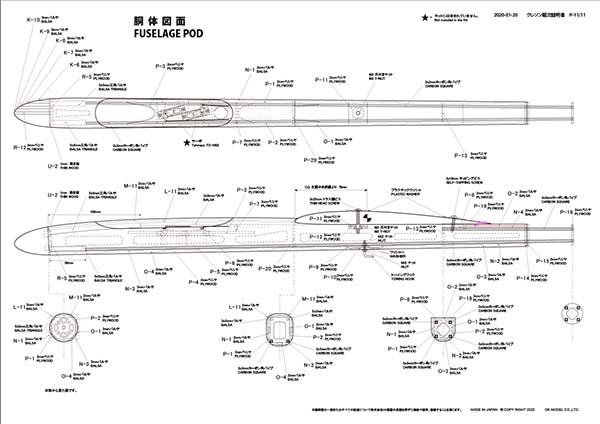

縮尺図面が入っています。

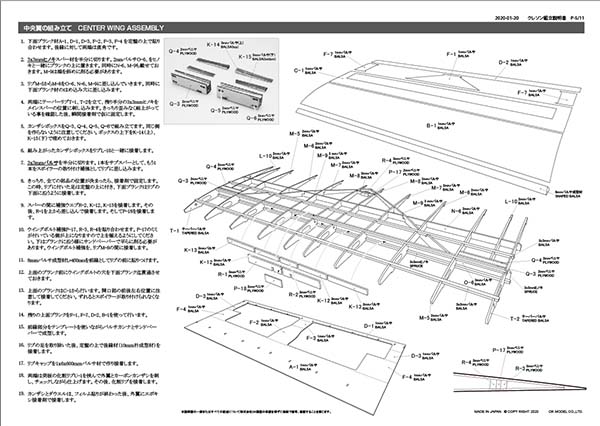

分かりやすいイラスト入りの組み立て説明書が付属しています。

キャノピーの固定は、テープ、マグネット、キャノピーラッチ等好みで仕上げてください

国産の朴材(ほうの木)を後縁材に使用しています。

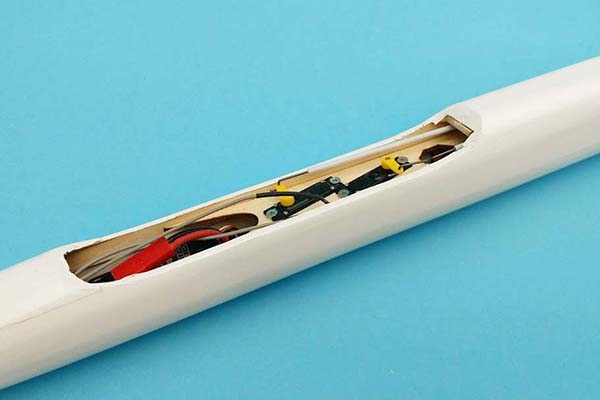

サーボは厚さ8mmのタマゾーTS-1002を使用します。

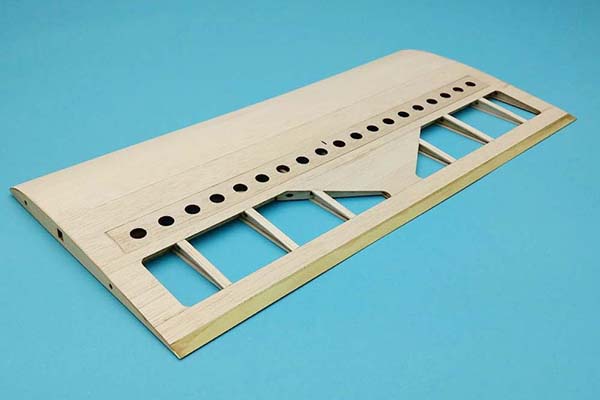

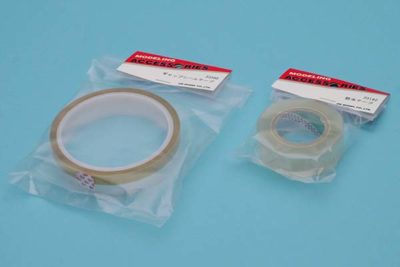

ギャップシールテープでスポイラーの面積を増やし主翼強度と効きを確保。

サーボは厚さ8mmのタマゾーTS-1002を使用します。

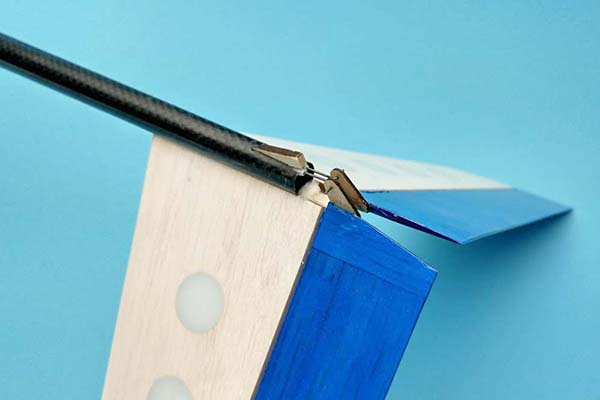

ヒンジには、防水テープの使用をお勧めします。









機体諸元


・ 全長 Length:1334mm
・ 全幅 Wing Span:1986mm
・ 主翼面積 Wing Area:36.7dm2
・ 全備重量 Weight:420-500g
・ モーター Motor:  ER-181212d
・ RCメカ Radio:EV,RD,AB
・ 飛行の難易度:中・上級者向け
・ 機体の完成状態:バルサ組立キット
・ 搭載可能なパワーユニット:電動モーター

品番・価格

品番 : 12164
品名 : PILOT クレソン RES
NAME : PILOT CRESSON RES
JANコード : 4942860121647
希望小売価格(税別) 13,000円
