13009

エキスパートモデラー専用の翼長3.18mの高性能フルシャーレグライダーです。
工作技術、飛行技術ともに高度なスキルをお持ちのかた向けの機体です。
電動専用機として開発され、2段上反角により抜群の旋回性能をほこります。
1機1機手作りで生産、ヨーロッパの高性能グライダーに引けを取らない性能と品質をお届けします。

主なセット内容


・コンポジット完成済胴体
・コンポジット完成済主翼
・コンポジット完成尾翼

パーツの説明
(A)サーボマウント
(B) モーターマウント
(C) φ6mmカーボンパイプ
(D) ボールリンク
(E) エルロン用ホーン
(F) φ4mmカーボンパイプ
(G) φ3mm鉄製カンザシ(尾翼用)
(H) 主翼カンザシ(グラス・カーボン製)
(I) フラップホーンカバー
(J) エルロンサーボカバー
(K) フラップサーボカバー
※キットの組み立てに必要なリンケージパーツが全て含まれているわけではありません。
※付属するパーツは各自の判断で使用して下さい。カンザシ等は現物に合わせて切ったり、削る必要があります。

主な別途準備品

(パワーユニットの組み合わせ例)
・モーター Tahmazo ER-282211d(48593)
・折ペラブレード RL 14×8カーボン折ペラブレード(46962)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

・モーター Tahmazo ER-282687d(48592)
・折ペラブレード RL 13×9カーボン折ペラブレード(46960)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

・モーター Tahmazo ER-282810d(48754)
・折ペラブレード RL 14×8カーボン折ペラブレード(46962)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

製品詳細

大型フラップを下げて飛行中の本機。着陸時などにフラップは欠かせません。

視認性の良い主翼下面のカラーリング。

2mmカバベニヤを2枚張り合わせてモーターマウントを作ります。

3mmベニヤのサーボマウントを胴体内に接着します。

サーボ、受信機、ESC搭載の様子。受信機とESCはサーボマウント下側に搭載しています。

サーボはNES3125を使用。バッテリーを搭載した様子。上部に見えるコネクターは受信機電源用に使用したSVR3用のコネクター。ESCはOPTOで使用しています。

キャノピーにはカーボンロッドをグラステープで固定。

キャノピーを取り付けた様子。

モーター、ハブを取り付けた様子。

(パワーユニットの組み合わせ例)
・モーター Tahmazo ER-282211d(48593)
・折ペラブレード RL 14×8カーボン折ペラブレード(46962)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

・モーター Tahmazo ER-282687d(48592)
・折ペラブレード RL 13×9カーボン折ペラブレード(46960)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

・モーター Tahmazo ER-282810d(48754)
・折ペラブレード RL 14×8カーボン折ペラブレード(46962)
・スピンナーハブセット Tahmazo AT38/8C5.0ZM (48669)

リンケージ用パーツ

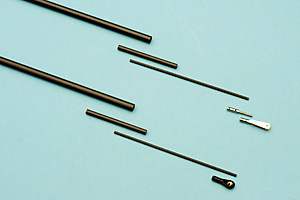

φ6mmカーボンパイプ、φ4mmカーボンパイプ、1.8mmピアノ線を組み合わせて長さを調節。(ピアノ線、クレビス等はキットに含まれていません)

上側のロッドがサーボ側、クレビスで長さを調節。下側が動翼側、ボールリンクを使用。長さが不足する場合はピアノ線等で適当に延長して下さい。

水平尾翼のカンザシ。太くなっている端は切り取ります。

エレベーターのボールリンク取り付け。φ2mmロッド等(キットには含まれていません)を使ってボールを接着、エレベーターに穴を開けて樹脂で接着。

カンザシは水平尾翼に接着、水平尾翼は胴体に差し込んでテープ止め。

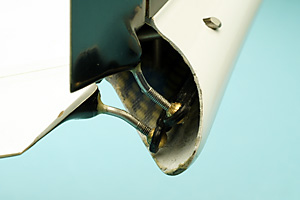

エレベーターリンケージの様子。無理なく動くようにロッドを曲げる。

エレベーターリンケージの例

6ピンコネクターの取り付け例。胴体側は接着、主翼側はフリーにしています。

フラップサーボの取り付け。サーボは耳をカットし、収縮チューブを被せてスーパーXで主翼に接着。

サーボハッチはテープで固定

フラップリンケージの様子。クレビスはピンを横から差すタイプを使用。

フラップを下げたところ。リンケージが当たる場所はリューターで削る。

エルロンリンケージの様子。エルロンホーンはボールリンクタイプに変更しました。

サーボハッチはテープで固定

セットに付属のコントロールホーンを使用した例。

サーボハッチの取り付け例

当社テスト機のセッティング例です。参考にして下さい。

各舵の舵角、表示寸法は最大舵角です。

バタフライミキシング時の舵角。エレベーターのミキシング量は重心位置等により変わります。

エルロンとフラップを連動した時の舵角。速いロールレートが得られます。

各モードを設定した時の舵角。スピードモードではエルロン、フラップの両方を設定。リフトモードではフラップのみ設定しました。

機体諸元


・ 全長 Length:1442mm
・ 全幅 Wing Span:3180mm
・ 主翼面積 Wing Area:60.83dm2
・ 全備重量 Weight:2600-2700g
・ RCメカ Radio:AL(2),EV-RD,FL(2),ESC
・ 完成後2分割主翼
・ 飛行の難易度:上級者向け
・ 機体の完成状態:コンポジット完成
・ 搭載可能なパワーユニット:電動モーター
・ 翼型 RG15モディファイド

お買い求めはこちらから。

品番・価格

品番 : 13009
品名 : PILOT 4XP フェンネル
NAME : PILOT 4XP FENNEL
JANコード : 4942860130090
DSG商品
