世界的に有名なホームビルト機「スペースウォーカー」を翼長2100mm、約1/4にスケールダウン、フィルム貼完成機としてお届けします。
実機にはついていないフラップを敢えて装備したことにより、低速での飛行を思う存分楽しんでいただくと同時に着陸も容易になっています。
胴体、主尾翼はバルサ・ベニヤの骨組みにフィルム貼り仕上げ。グラス製ゲルコート仕上げカウリング、アルミ削り出しスピンナー、ジュラ製メインギア、リンケージパーツ、パイロット人形も標準装備しています。
エンジンはランニングコストの安いDLE-30ガソリンエンジン(DLE-20も搭載可能)がジャストフィットするように取付部は加工済み。計器盤にはオンボードタコメーターやオンボードリポメーターがピッタリと収まります。
OK模型ではガソリンエンジン機が初めての方でも迷わずに製作、飛行していただけるよう、機体だけでなくエンジン、オイル、プロペラから電源システムまでトータルに取り揃えています。

主なセット内容


・バルサ・ベニヤ製フイルム貼仕上げ済主翼
・バルサ製フイルム貼仕上げ済尾翼
・バルサ・ベニヤ製フイルム貼仕上げ済胴体
・グラス製ゲルコート仕上げカウリング
・75mmアルミ削り出しスピンナー
・プラスチックキャノピー
・燃料タンク
・リンケージ用ロッド一式
・ジュラメインギアー
・テールメインギアー
・スポンジタイヤ
・コントロールホーン
・カラーステッカー
・日本語組立説明書

※この製品はフィルム貼り完成ARF機です。完成には主翼の接合やエンジン、メカの積み込み等の工作が必要です。
※カバーリングフィルムはその材質からタルミやシワを生じます。そのような場合は模型用アイロンで熱を加えてフィルムを収縮させて除去することができます。
※セットの内容、デザイン、色彩等は予告無く変更する場合があります。

主な別途準備品

17059_03

[共通用品]
・飛行機用プロポ送受信機
・サーボ 標準サーボ※x8個
・延長コード PILOT ST100mm(47498) x4本(受信機接続用)
・延長コード PILOT ST300mm(47501) x2本(エルロン用)
・延長コード PILOT ST400mm(47502) x2本(エレベーター用)
※標準サーボとはプロポメーカー製の巾20mm長さ40mm程度、トルク3.5kg以上のサーボを指します


[DLE30エンジンの場合]
・エンジン DLE-30ガソリンエンジン(47721) アルミポストマウント付属
・プロペラ RL 木製プロペラ 18×10(46829)※写真と異なります
・マフラー kickit 30cc用ピッツマフラー(47737)
・燃料チューブ kickit ガソリン用燃料チューブφ3/5mm(47794)
・パーツ kickit ガソリンエンジン用スロットルアーム(47726)


[DLE20エンジンの場合]
・エンジン DLE-20ガソリンエンジン(47747)
・プロペラ APCプロペラ 16x8(46048)
・燃料チューブ kickit ガソリン用燃料チューブφ3/6mm(47794)
・パーツ kickit ガソリンエンジン用スロットルアーム(47726)


[電装関係パーツ]
・Tahmazo オンボードリポメーター(48791)
・Tahmazo パワーハーネス用スイッチG(48819)x2個
・kickit オンボードタコメーター(47735)
・kickit リモートキルスイッチ(47736)
・Tahmazo SVR3-5V2(48881)x2個
・リポバッテリー Tahmazo LP3-S1P1000RIG(48792)x2個



[あると便利な工具]
・kickit 六角レンチ3本セット 3/4/5mm(47756)
・kickit プロペラドリル治具(47733)
・スパイラルチューブ4(33366)
・両面テープ
・両面スポンジテープ
・結束バンド各種
・面ファスナーテープ PILOT テープファスナー(のり付き)赤(33399)、青(33400)または黄(33401)
・ナイロンケーブルクランプ

製品詳細


当社テスト時の様子。使用エンジンはDLE-30ガソリンエンジン。機体の大きさが良く分かる。


機体裏面は赤と白のカラーリング上空での視認性も抜群。大きなバレルロールを見せる本機。


フラップを下ろし、フレアーをかけた姿勢の本機、安定した着陸進入態勢を見せる。


フラップを下ろし、低空ローパス飛行中の本機。


DLE-30エンジン搭載の様子、アルミポストマウントはエンジンに付属しています。第一胴枠にはDLE30に合わせたマウント取付穴とエンコンリンケージ用の穴が正確にレーザー加工されています。


Kickit 30cc用ピッツマフラー(47737)も写真のようにピッタリと収まります。


DLE-20エンジン搭載の様子、写真のラジアルマウントは機体に付属しています。 ※リンケージはDLE-30エンジンと異なります。エンジン及び搭載するサーボに合わせて変更して下さい。


主翼はアルミ製カンザシを使った左右2分割式。エンコン/ラダーサーボ、受信機等は上面ハッチ部から搭載できます。エンコンリンケージが直線的に行えるレイアウトになっています。


グラスファイバー製ゲルコート仕上げのカウリング、アルミ削り出し製専用スピンナーも標準装備。スピンナーはKickit木製プロペラに合わせて切り欠き部を加工済み。


フラップサーボとリンケージの様子。サーボは左右2サーボ式、直線でのリンケージのためガタなく確実な動作が可能。

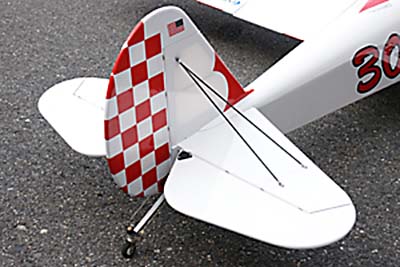

動翼の大きな尾翼はフラッター防止のためカーボンロッドによる張り線を装備しています。 尾輪は引きバネによりラダーと連動します。


エレベーターサーボは2個使用、左右それぞれのエレベーターをダイレクトにリンケージします。ラダーは胴体内のサーボからワイヤーを使ってリンケージします。


コクピットを外した状態、大きく開口しますので燃料タンクなどのメンテナンスも容易に行えます。
計器盤は各計器を取り付けた後、胴体に固定します。


開放型キャノピーとパイロット人形もキットに付属。コクピット部は2本のビスで固定。


安心の電源システムを搭載できる計器盤
ビッグスペースウォーカーなどのガソリンエンジン機は従来の受信機用電源だけでなく、イグニッションユニット用の電源が別に必要になります。また、多くのサーボを搭載するために電源の電圧降下が予測されます。そんなときに最適な電源システムがこのリポバッテリーとSVR(スイッチング電圧レギュレーター)を組み合わせたシステム。電源の電圧降下による万一のトラブルを防ぎます。


①オンボードリポメーター(48791) 受信機やイグニッションユニットの電源として利用するリポバッテリーの電圧を7個のLEDで表示します。切替スイッチにより2セル(7.4V)または3セル(11.1V)を選択。これ以外のセル数には対応していません。
②パワーハーネス用スイッチG(48819) 受信機/イグニッションユニット用リポバッテリーLP-3S1P1000RIGとSVR3の間に取り付けて使用するスイッチ。コネクターは10Aの大電流にも耐えられるBECコネクターを採用。オンボードリポメーターも常時接続可能です。
③オンボードタコメーター(47735) DLEエンジン用イグニッションユニットに接続。機体に搭載できる小型軽量タコメーター。
④リモートキルスイッチ(47736) 受信機に接続、送信機からの操作によりイグニッションの電源をON-OFFできるスイッチ。パイロットランプ付き。
⑤スイッチング電圧レギュレーターSVR3-5V(48649) 6V~17V(リポ2~4セル相当)の親バッテリーから受信機やサーボ用の5V電源を取り出す事が出来る軽量、高性能なスイッチング電圧レギュレーター。
⑥リポバッテリーLP3S1P1000RIG(48792) 受信機、イグニッションユニット用として専用開発されたリポバッテリー、3セル1000mAh仕様。軽量、幅広タイプで機体に搭載しやすい形状をもっています。放電能力は連続12C。11.1Vなのでそのまま直接受信機に接続することは出来ません。マルチパワーハーネスやSVRシリーズなどのスイッチングレギュレーターに接続して使用します。
⑦受信機 受信機の空きチャンネル(引込脚など)にリモートキルスイッチを接続します。
⑧DLEエンジン用イグニッションユニット#3(47728) DLEエンジン30用のイグニッションユニット。オンボードタコメーター用のコネクターが装備されています。(DLEエンジンに標準装備)
※上図は配線の系統をあらわしたものです。機器の大きさや配線の長さは実際のものとは異なります。

機体諸元


・ 全長 Length:1485mm
・ 全幅 Wing Span:2100mm
・ 主翼面積 Wing Area:67.0dm2
・ 全備重量 Weight:4800-5200g
・ エンジン Engine:DLE-30、DLE-20
・ RCメカ Radio:AL(2),RD,EV(2),TH,FL(2)
・ 1/4スケール 完成後2分割主翼
・ 飛行の難易度:中・上級者向け
・ 機体の完成状態:フイルム貼完成
・ 搭載可能なパワーユニット:ガソリンエンジン

品番・価格

品番 : 17059
品名 : V-pro ビッグスペースウォーカー
NAME : V-Pro BIG SPACE WALKER
JANコード : 4942860600456
希望小売価格(税別) 69,000円
