1957年ドイツ、アレキサンダー・シュライハー社の名設計者ルドルフ・カイザー氏の設計により誕生したKa-8b。実機は「カーエイト」の愛称で呼ばれている単座グライダーで木製主翼・鋼管胴体・羽布張りの構造を持ち、1976年までの間に875機も製作された名機です。
V-proでは世界中にファンを持つこの機体を翼長3000mmの1/5スケールに縮小、主尾翼はバルサリブ組、フィルム貼り仕上げ、胴体はベニヤフレームにフィルム貼り仕上げの完成機として再現しました。
主翼、胴体にしっかりとした剛性を持たせることにより舵が素直に入り、スケール機でありながらパイロットの意志に素直に反応、飛ばす喜びを楽しめる機体に仕上がりました。
脱着可能な胴体ノーズコーンは塗装済みFRP製、機首にロングシャフトモーターER-282210dLSを装備することによりパワフルな上昇飛行が行えます。主翼はカーボンカンザシによる左右2分割式、水平尾翼も取り外し可能なので運搬、収納も楽に行えます。スケール機に欠かせないパイロット人形や機体番号のステッカーも付属。
こちらのDX2タイプはロングシャフトモーター、着陸に欠かせない電動式ELF スポイラー、カーボン折ペラ、ツイストハブを同梱したお買い得なセットです。

主なセット内容


ST2の折ペラはRLカーボンブレードが付属。


・バルサリブ組、フイルム貼完成済主翼
・バルサ、ベニヤ製、フイルム貼完成済胴体
・発泡コアバルサプランク、フイルム貼済水平、垂直尾翼
・カーボン製主翼カンザシ
・透明プラスチック製キャノピー
・フロントスキッド、テールスキッド
・リンケージ用ロッド
・スポンジタイヤ
・パイロット人形
・アルミ削り出し製キャノピーラッチ
・モーター Tahmazo ER-282210dLS (48763)
・RL カーボン折ペラブレード 14x8(46962)
・折ペラ用TMハブ Tahmazo PH20/8S5.0TM(48776)
・スポイラー PILOT ELFスポイラー250mm(47694)
・日本語組立説明書
・カラーステッカー

※この製品はフィルム貼り完成ARF機です。完成にはモーター、プロポ受信機、サーボなどの積み込み工作が必要です。

※カバーリングフィルムはその材質からタルミやシワを生じます。そのような場合は模型用アイロンで熱を加えてフィルムを収縮させて除去することができます。
※セットの内容、デザイン、色彩等は予告無く変更する場合があります。

主な別途準備品

17061_03

・飛行機用プロポ送受信機
・サーボ Tahmazo TS-D1022MG(48874)x2個(エルロン用)
・サーボ 標準サーボ 2個(ラダー用&エレベーター用)
・スピードコントローラー Tahmazo Pro.C A-60(48830)
・バッテリー Tahmazo LP-3S1P3200RE(48867)
・Tahmazo マルチパワーハーネス(48775)
・コネクター PILOT BECコネクター (47525)
・充電器 Tahmazo リポ専用充電器 (48451)
・延長コード PILOT ST100mm(47498)x4本
・延長コード PILOT ST700mm(47504)x2本
・コネクター PILOT ゴールドコネクター4.0BL(33234)
・瞬間接着剤 OKボンドHW(43010)、FX(43451)
・エポキシ接着剤(30分硬化型)
・サンディングブロック(25042)
・サンドペーパー
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)
・その他、一般的な工具(カッターナイフ、ドライバーなど)

製品詳細

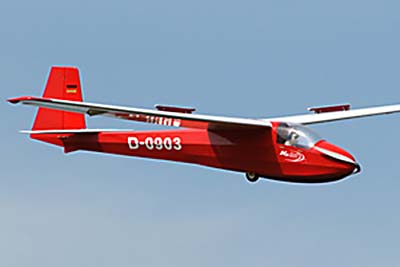

スポイラーを出して着陸進入する本機、スケール感溢れるフライトが楽しめます。

海沿いのスロープで優雅な飛行をする本機。

スケール機とは思えない抜群の運動性が本機の特徴です。

ツイストハブ、ピン間隔は20mm、ピッチを確保するために+5°の捻りを入れたピン配置を採用。(DXタイプに標準装備)。(DX2にはカーボン折ペラブレードが入っています)

実機と同数、同位置に配置された主翼リブ。三角の補強リブキャップも再現しています。

実機と同じようにアンダーカンバーを持つ翼型。模型用にアレンジし、走りと浮きを両立しました。

ロングシャフトタイプのブラシレスモーターER-282210d LSを使用。シャフト径は5mm。 (DXタイプに標準装備)

胴体内部から脱着が可能なモーター、動力が必要無いときはプロペラを外せば機首にはシャフトが僅かに出るだけ。

ELFスポイラー250mm(DXタイプに標準装備)、主翼のフイルムを切り取るとELFスポイラー専用のマウントが組み込み済み。

ELFスポイラーの動作、送信機のエンコンスティックにて操作します。
※ミキシングについて
このKa-8bはスポイラーからエレベーターへのミキシングの必要はありません。

エルロンサーボはグライダー用薄型ウイングサーボを使用します。
※サーボによってはマウントの加工が必要です

左右の主翼はカーボン製カンザシにて取り付け、写真のようにスプリングで固定します。胴体上面はプラスチックの上面カバーが装着されます。

エレベーター、ラダーサーボは胴体内部に搭載、エレベーターはプッシュロッドにてリンケージ、ラダーはワイヤーリンケージ。小型サーボから標準サーボまで搭載可能です。

水平尾翼は2本のビスにより脱着可能。エレベーターリンケージは胴体内部のロッドから直線的に接続します。

ラダーは軽量なワイヤーリンケージを採用。コントロールホーンも実機と同じ位置に取り付けます。

左右のエレベーターを接続しているエレベータージョイントに金属製ホーンが取り付けられています。写真のように水平尾翼を取り付ける時に胴体に差し込みます。

胴体下部のハッチからマイナスドライバーでエレベーターリンケージを接合。ドライバーを捻り、クレビスを開いてエレベータージョイントのホーン部に取り付けます。

プラスチック製のパイロット人形もキットに付属。写真のようにプラスチック用塗料で仕上げて下さい。
(ヘッドレスト、シートベルトは付属しません)

キャノピーはヒンジにより横に開閉。胴体機首部にESCとリポバッテリーを搭載します。

キャノピーはアルミ削り出し製キャノピーラッチにより固定。

機体諸元


・ 全長 Length:1370mm
・ 全幅 Wing Span:3000mm
・ 主翼面積 Wing Area:59.0dm2
・ 全備重量 Weight:2700-2900g
・ モーターMotor:Tahmazo ER-282210dLS (48763)
・ RCメカ Radio:AL(2),RD,EV,AB(ELFx2),ESC
・ 完成後2分割主翼
・ 飛行の難易度:中級者向け
・ 機体の完成状態:フイルム貼完成
・ 搭載可能なパワーユニット:電動モーター

品番・価格

品番 : 17086
品名 : V-pro Ka8B DX2(3.0m)
NAME : V-Pro Ka-8b DX2 (3m)
JANコード : 4942860170867
希望小売価格(税別) 71,000円
